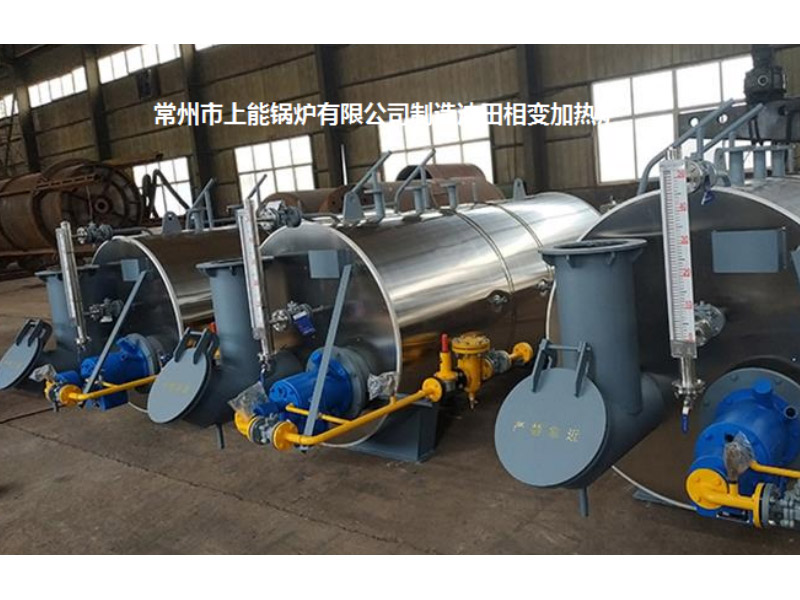

常州市上能鍋爐有限公司油田相變爐的結構和原理介紹：
油田相變爐，通常指?真空相變加熱爐?，是一種廣泛應用于油氣田集輸、原油加熱等工藝的高效、安全間接加熱設備。其核心原理是利用熱媒介質（通常是水）在封閉系統中發生相變（液態→汽態→液態）來傳遞熱量，避免了加熱介質（如原油）與火焰直接接觸，從而實現了安全、均勻、高效的加熱。
一、工作原理
油田相變爐的工作原理基于?封閉兩相傳熱?機制，其核心過程如下：
1. ?熱源加熱與蒸發?：燃燒器（通常使用天然氣或電能）在爐體下部的燃燒室內燃燒，產生的高溫煙氣通過火筒和煙管加熱爐體內的熱媒介質（水）。水吸收熱量后沸騰，由液相轉變為飽和蒸汽，此過程吸收大量的汽化潛熱
2. ?蒸汽上升與冷凝放熱?：產生的飽和蒸汽在壓力作用下，通過蒸汽上升管進入位于爐體上部的換熱器（盤管）。在換熱器內，蒸汽與需要被加熱的工藝介質（如原油、油水混合物）進行熱交換。蒸汽釋放出其汽化潛熱，自身冷凝為液態水。
3. ?凝結水回流與循環?：冷凝后的水在重力作用下，通過凝液回流管流回爐體下部的水空間，再次被加熱蒸發，從而形成一個封閉的、無需外部動力的自然循環系統。
4. ?維持真空與純度?：爐體內部通常維持在微負壓（如-0.05至-0.01 MPa）或特定壓力下。通過設計（如注液閥、液位控制閥、排氣閥等），在啟動階段排出空氣，確保汽相空間內為高純度的飽和蒸汽，避免不凝性氣體（如空氣）積聚在換熱管壁，從而保證極高的傳熱效率
二、?關鍵優勢?：
l ?安全?：原油等易燃介質不與火焰直接接觸，避免了局部過熱和結焦風險。
l ?高效?：利用汽化潛熱傳遞熱量，傳熱系數遠高于傳統的熱水循環水套爐，熱效率可達90%以上。?
l ?均勻?：蒸汽冷凝時溫度恒定，實現了“等壁溫”加熱，避免了原油因局部過熱而析出輕質組分。
l ?節能?：無需循環水泵，動力消耗低；熱效率高，顯著降低燃料消耗。例如，新疆油田的電相變加熱爐相比燃氣爐加熱效率提高10%以上，每年可節省天然氣150萬立方米。
三、結構組成

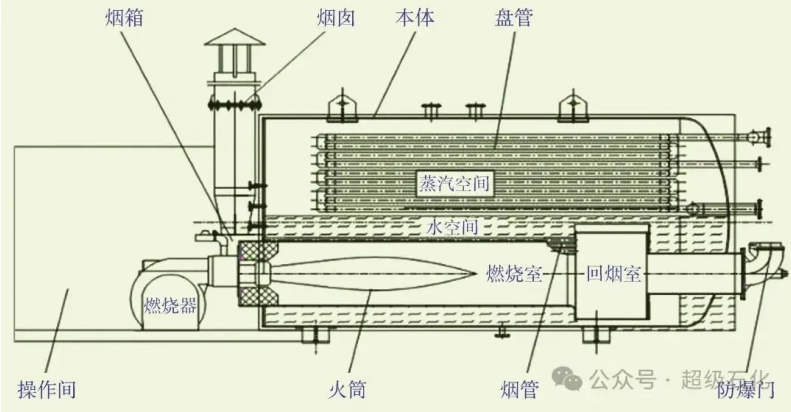

油田相變爐的結構主要分為?下部燃燒加熱區?和?上部換熱冷凝區?兩大部分，通常采用一體化設計。
?下部爐體（燃燒室與蒸發器）:
n ?燃燒室?：位于爐體底部，內設燃燒器（燃氣或電熱元件）和波紋爐膽，用于燃料燃燒并產生高溫煙氣。
n ?煙管系統?：高溫煙氣在燃燒室完成輻射換熱后，進入多回程（如二回程、三回程）的煙管，進行對流換熱，充分回收熱量。
n ?水空間?：充滿熱媒介質（水）的腔體，包圍著燃燒室和煙管，是水被加熱蒸發的區域。
n ?排污口?：位于底部，用于定期排放沉積物。
n ?注液閥、液位控制閥?：用于初始注水和運行中維持液位，確保汽相空間的純度。
?上部爐體（換熱器與冷凝區）?：
? ?換熱盤管?：通常采用盤管式結構，被加熱的工藝介質（原油等）在管內流動。
? ?蒸汽冷凝空間?：盤管周圍是蒸汽空間，蒸汽在盤管外壁冷凝放熱。
? ?安全閥?：安裝在上部爐體頂部，用于超壓保護。
? ?蒸汽上升管與凝液回流管?：連接上下爐體，形成封閉循環回路。
四、輔助系統?：
2 ?燃燒系統?：包括燃燒器、風機、燃氣/燃油管路、點火裝置及控制系統。
2 ?控制系統?：包含主控面板、電控柜、溫度/壓力傳感器、液位計等，實現遠程啟停、監控和自動化運行。?
2 ?鋼結構平臺與自動扶梯?：便于操作和維護。
新型發展趨勢?：近年來，?分體相變加熱技術?得到應用，將蒸發器和冷凝器分離，進一步提升了適應性，避免了爐管結焦，特別適用于原油流量波動大的工況，如中國石油冀東油田于2026年1月投運的首臺套分體相變原穩加熱裝置.

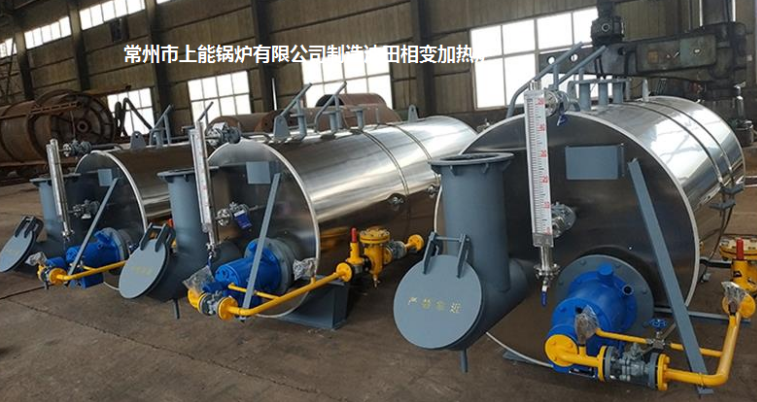

案例：3臺×250×104Kcal/h相變加熱爐在哈薩克斯坦油田公司使用
